Kupu Whakataki

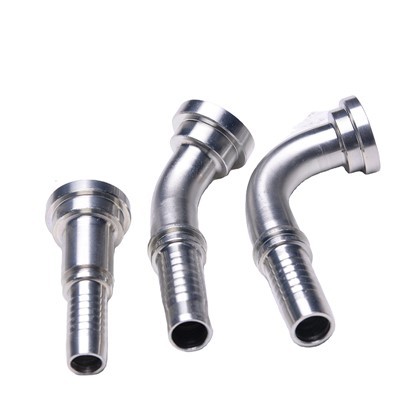

Ko te 90 Degree Elbow SAE Flange he tino tika-i hangaia he taputapu waipēhi i hangaia hei whakarato -te pehanga teitei, te turuturu-i roto i nga waahi kikii e hiahiatia ana nga huringa aronga. I hangaia ki nga paerewa SAE J518 me ISO 6162, ko tenei flange tuke e whakarite ana i te pai o te rere i te wa e mau tonu ana te pono o te punaha ki te tono tono hydraulic.

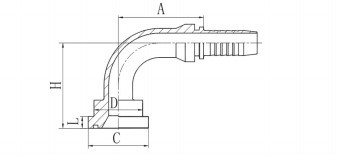

Whakatakotoranga
|
WAHI NO. |
TE RAHI FLANGE |
PUKA HOSE |
NGA AHU |
|||||
|
DN |
Pīhono |
A |
C |
D |
H |
L |
||
|
87691-08-08 |
1/2" |
12 |
08 |
41 |
31.7 |
24 |
48 |
7.75 |
|
87691-12-10 |
3/4" |
16 |
10 |
56.5 |
41.3 |
32 |
56.5 |
8.76 |
|
87691-12-12 |
3/4" |
20 |
12 |
66.2 |
41.3 |
32 |
66 |
8.76 |
|
87691-16-12 |
1" |
20 |
12 |
66.2 |
47.6 |
38 |
69 |
9.53 |
|
87691-16-16 |
1" |
25 |
16 |
78 |
47.6 |
38 |
74.5 |
9.53 |
|
87691-16-20 |
1" |
32 |
20 |
91.5 |
47.6 |
38 |
85.5 |
9.53 |
|
87691-20-16 |
1.1/4" |
25 |
16 |
78 |
54 |
44 |
78.5 |
10.29 |
|
87691-20-20 |
1.1/4" |
32 |
20 |
91.5 |
54 |
44 |
89.5 |
10.29 |
|
87691-24-20 |
1.1/2" |
32 |
20 |
91.5 |
63.5 |
51 |
94.5 |
12.57 |
|
87691-24-24 |
1.1/2" |
40 |
24 |
109.4 |
63.5 |
51 |
108 |
12.57 |
|
87691-32-24 |
2" |
40 |
24 |
109.4 |
79.4 |
67 |
116 |
12.57 |
|
87691-32-32 |
2" |
50 |
32 |
131.8 |
79.4 |
67 |
136.3 |
12.57 |
Tawhā/Raraunga Hangarau
|
Taketake |
ZheJiang, Haina |
Te ra tuku |
Ka taea te whiriwhiri |
|
Tiwhikete |
GB/T19001-2016 idt ISO9001:2015 |
Te takai |
paerewa kaweake |
|
Rauemi |
Carbon Steel |
Pūtāhui |
1 tau |
|
Te wa utu |
Ka taea te whiriwhiri |
MOQ |
5 |

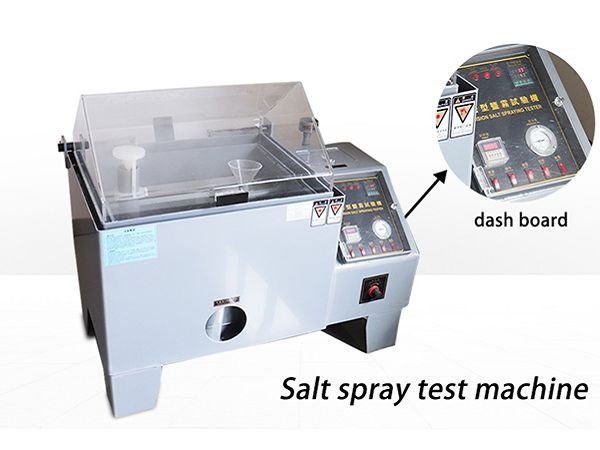

| Te whakamatautau rehu tote | 72+haora |
Tae |
He ma, he kowhai ranei |

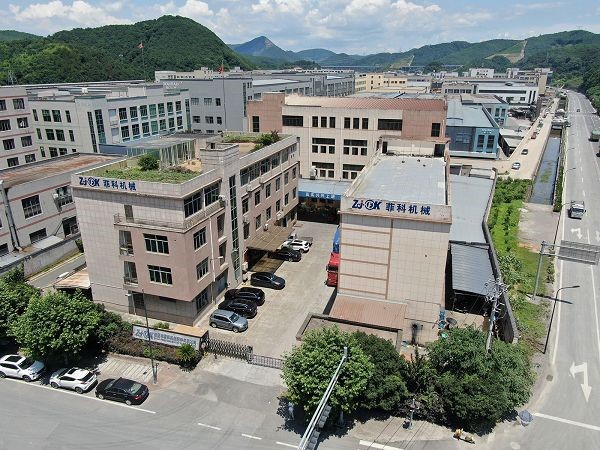

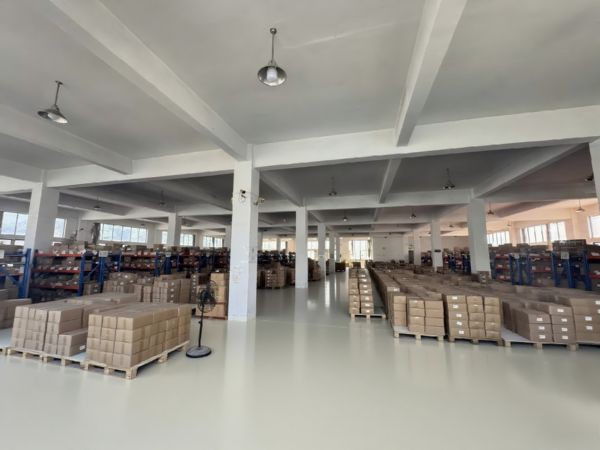

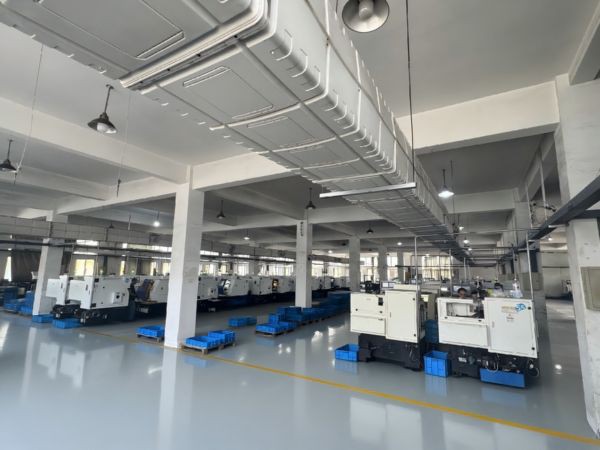

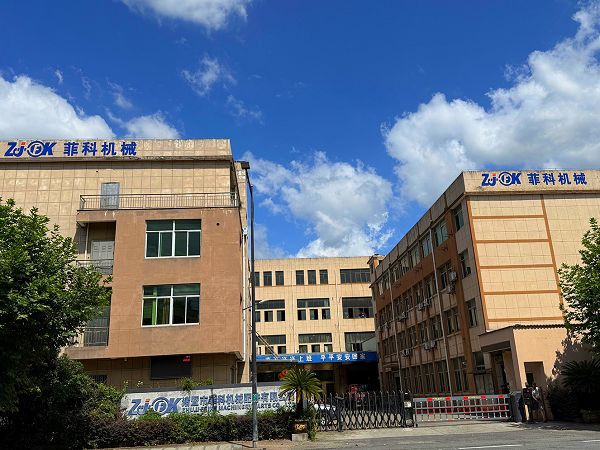

Mō Kamupene
Nga painga
Kairangi Rere Pai
Ko te hoahoa o-roto kua pai ake te whakaiti i te ngangau ma te 30% ka whakaritea ki nga tuke paerewa
Ko te radius tika e pupuri ana i te rere ramarama mo te tino pai o te waipēhi
Whakatairanga wai hiko (CFD) hoahoa papaitia
Te Mahi Whakanuia Te Peehanga
20% teitei ake te whakatauranga pehanga i nga whakaritenga SAE paerewa
I whakamatauria te pehanga pakaru ki te 4x te pehanga mahi
Ka mau tonu te hiri i raro i te paihikara pehanga nui
Mokowā-Tiaki Tika
Pono 90 tohu koki ki ±0.5 tohu kātakí mo te ararere pū
Ko te hoahoa kiato ka penapena ake ki te 40% mokowā me nga taputapu tāpae
He maha nga whiringa whakatakotoranga tauranga e waatea ana
Leak-Tauturu
Hangarau hiri totoru -mana (tuatahi, tuarua, hiri taapiri)

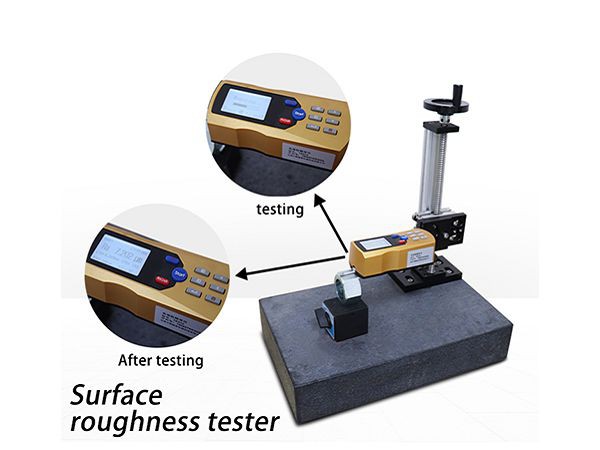

Moroiti -papa hiri kua oti (Ra <0.4μm)
Ko nga mowhiti HNBR O-i mua kua oti te whakauru i mua mo te -40 tohu F ki te +250 tohu F
Mauroa kore
Hanga hangahanga (kaore i maka) mo te kaha teitei
316 kōwhiringa kowiri tira me te 3x parenga waikura
Ko te hoahoa atete -paanga ka mau ki te wiri me nga kawenga wiri
Tautukunga o te Ao
Kua whakamanahia ki nga paerewa SAE J518, ISO 6162, me DIN
Katoa te whai waahi me nga tiwhikete whakamatautau mira
REACH me nga rauemi e tika ana ki te RoHS
Nga painga o te whakaurunga
Taiaho-tohu tautuhi kia ngawari te whakatakotoranga
Kua whakaemihia i mua-me nga kaiarahi tirohanga mo te whakaurunga tere
50% tere ake te whakaurunga atu i nga huinga tuke tikanga
Kōwhiringa Whakaritenga
E waatea ana i nga rahi mai i te 3/8" ki te 3"
Ko nga taonga motuhake tae atu ki te tira taarua me te titanium
Whakaritenga tauranga tauranga me nga tauira raka
Te Whakaaetanga Kounga
100% te pehanga i whakamatauhia i mua i te tuku

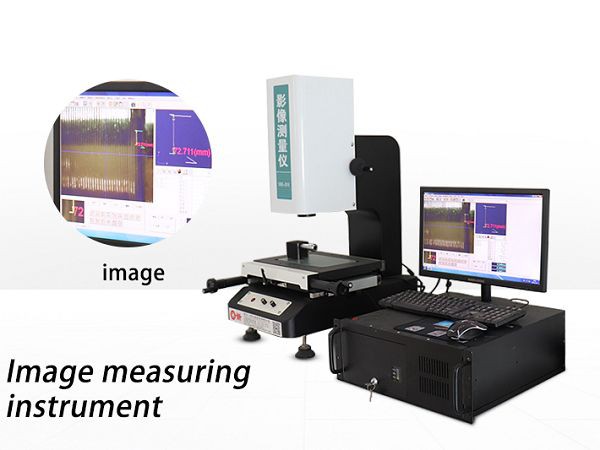

Manatoko ahu me te tirotiro CMM
Te kaha o te putunga me nga tau rangatū ahurei
FAQ
Q: He aha nga paerewa e u ana ki to 90 tohu karaehe tuke?
A: Ka tutaki o tatou kopa tuke:
SAE J518 (Waehere 61 & 62)
ISO 6162 (Rarangi 1 & 2)
DIN 20066 paerewa
Nga korero a NFPA T3.4.7R1
Q: He aha nga whakatauranga pehanga e waatea ana?
A: Whakatauranga pehanga paerewa:
3000 PSI (207 pae) raupapa paerewa
6000 PSI (414 pae) raupapa pehanga teitei
Ko nga hoahoa ritenga ake ki te 10,000 PSI (690 pae) e waatea ana
Q: He aha nga rauemi e tukuna ana e koe?
A: Kōwhiringa rauemi paerewa:
Te waro maitai me te whakakikorua konutea
304/316 kowiri tira
Rauemi motuhake:
Matarua kowiri tira
Titanium alloys
Nikeli-whakangao nui
Q: Me pehea taku whiriwhiri i te rahi tika?
A: Nga take whiriwhiri matua:
Whakataurite ki te ngongo / ngongo te diameter o roto
Whakaarohia te pehanga mahi a te punaha
Kaute mo nga whakaritenga tere rere
Te arotake i nga herenga mokowhiti
Ka whakaratohia e a maatau miihini te awhina rahi kore utu
Q: He aha nga tikanga hiri e waatea ana?
A: Ko nga whiringa hiri kei roto:
O-te hiri kanohi mowhiti (ORFS) - te nuinga
He mata papatahi me te peera maru torino
Metara -ki{1}}te hiri whakarewa mo nga ahuatanga tino kino
Kei te waatea nga otinga taapiri hiri
Q: He rereke o tukeke ki etahi atu tohu?
A: Ae, ko o maatau 90 tohu tohu i hangaia hei:
Kia mau tonu nga rahi SAE/ISO
Me tino whakawhiti me nga taputapu e tika ana
Ka tūtohu mātou kia manatokohia nga rahinga tino nui
Q: He aha te wa arahi mo nga ota ritenga?
A: Nga wa arahi paerewa:
Nga taonga taonga: 24-48 haora te tuku
Tikanga paerewa: 10-15 ra mahi
Nga rauemi motuhake: 3-4 wiki
E waatea ana nga ratonga tere
Q: Ka whakaratohia e koe he aratohu whakauru?
A: Ko te tautoko matawhānui kei roto:
Hipanga-ma-taahiraa pukapuka whakaurunga
Nga tohu taipana e taunaki ana
Nga tikanga whakatikatika tika
Nga tohutohu whakahinuhinu hiri
Kei te waatea nga akoranga ataata
Q: He aha nga tiwhikete kei a koe?
A: Kei roto i a maatau tohu:
ISO 9001: 2015 pūnaha kounga
PED 2014/68/EU hanganga ture
ATEX mo nga taiao pahū
Whakaaetanga moana ABS
Q: He aha te tiaki e hiahiatia ana?
A: Manakohia te tiaki:
Nga tirohanga tirohanga a-tau
Ka tirotirohia e te Torque ia 500 haora
Whakakapihia te hiri ia 3 tau
Whakaotihia te whakakapi i muri i te 7 tau
